一、產品信息

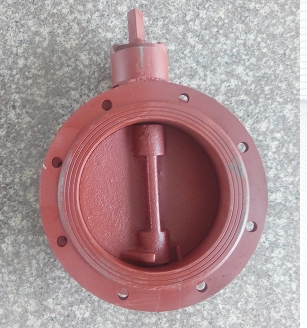

風門分為方風門和圓風門，有單軸、多軸二種形式，安裝位置允許水平或垂直布置。適用于煤粉、煙、塵、氣等介質；工作溫度≤550℃，壓力≤0.35MPa，全閉狀態下的泄漏率≤1%。風門可使系統某一管路介。全部流通/截?cái)嗷蚪橘|(zhì)流量隨控制而變化。對于口徑較小的風門，它具有截流及調節介質流量?jī)蓚€(gè)功能，對于口徑很大的風門，其調節功能不太明顯，主要應用它的截流功能。

該風門具有啟閉轉動靈活，驅動力矩小，熱態不會卡死，密封嚴密，并可承受系統中較高壓力、溫度的優點。

二、 分類

根據性能可分為關斷門和調節門

根據驅動方式可分為手動、電動和氣動

根據制造工藝可分為單軸風門和多軸風門

根據材質可分為碳鋼風門、不銹鋼風門和稀土耐磨風門。

三、 結構特點

擋板采機翼式，其前后軸頸處采用內支撐外密封的形式，支撐處為滑動軸套結構，專用密封填料密封良好、無外泄、耐高溫，支撐處采用自潤滑自動調心軸承，可自動補償前后軸的同軸度偏差，確保風門阻力小、無卡澀、轉動靈活。風門的執行機構可以直接安裝在風門本體上，不需另外再配曲柄連桿機構。

擋板葉片之間的密封采用金屬?gòu)椥悦芊?，抗磨耐溫密封性能好使用壽命長并且易于更換。

調節風門采用鋼板壓折焊接結構，葉片為兩端尖角的流線形菱形結構，可改變氣流尾流分布狀況。其調節特性是在葉片開度25度—75度范圍內，阻力系數與開度成近似線性比例關系；風門有電動、手動、氣動等驅動方式；有就地、遠控、集控等控制方式。軸端軸承處配有密封空氣接口，可接入密封空氣以阻斷熱風外泄（選配）。

調節風門有普通型及密封型兩種結構。普通型調節門僅起調節作用，須與其它類型隔絕門連用；密封型調節門即具有調節功能，有具有隔絕功能，對于小容量機組可省去關斷風門或隔絕門。

密封型調節風門的葉片兩邊及框架內部?jī)纱┹S側面皆壓有不銹鋼密封片，葉片關閉時與鋼管及框架內側緊密貼實，即保證了密封效果，有可吸收葉片受熱時產生的熱膨脹。

調節門軸承采用自潤滑調心球形軸承，可吸收葉片因受壓而產生的撓曲反力，從而保證風門轉動靈活，不會卡死。

四、  訂貨需知

1. 工作環境，工作介質，最高工作溫度、最高工作壓力。

2. 安裝于管道位置，水平管道或豎直管道或斜管道。

3. 管道通徑。

4. 在管道中的作用，關斷或調節。

5. 操作要求，電動、手動或氣動。

6. 管道同風門的連接方式（法蘭式或是焊接式）
